安徽汇民防爆电气有限公司 | 隔爆机壳上关键零部件有什么?各自要求是什么?

文字:[大][中][小] 手机页面二维码 2022/9/15     浏览次数:

  隔爆,是当防爆电气设备机壳内部结构发生爆炸事故时,火花经各连接面喷出来,且不使机壳外部可燃性混合物质发生爆炸。具备隔爆机壳的电气设备称防爆电气设备。能够承受内部结构爆炸性气体混合物质的爆燃压力,并阻拦内部结构发生爆炸向机壳周边可燃性混合物质传递的电气设备机壳称隔爆机壳,简单来说,便是既可以防爆,又可以不传爆。

安徽汇民防爆电气有限公司BXM(D)53防爆配电箱

  标准件

  1、标准件应有充足的冲击韧性,当外壳爆炸时,不会造成螺栓断裂。

  2、标准件应该有防锈处理、紧固对策,以确保隔爆连接面间隙。

  3、用螺栓紧固时,当用弹垫紧固,只需要将弹垫铺平就可以,不适合拧得太紧。

  4、为了防止外力作用对紧固螺丝的裁切,盖和外壳相接处外型规格需要一致。

  5、为了能拧紧牢固,螺栓和螺母材质不可以用塑料或轻合金,不允许在塑料壳中直接钻螺丝孔。

  6、不透光螺丝孔深度必须保证地脚螺栓和螺丝孔拧紧后,须留出超过2倍防松螺母的厚度螺纹容量。

  7、不透光螺丝孔的四周及底端薄厚须不低于螺栓直径的三分之一,但是至少有3.0mm的容量。

  8、加工工艺用透孔或在结构上务必透过机壳的螺丝孔,应使用圆桶式和螺纹式防爆型构造把它塞住,露出的端部须永久固定不动。

  联锁装置及警示牌

  正常运转的时候会造成火花和电孤的电气设备,须设定联锁装置。联锁装置的机构必须保证开关电源接入时壳盖无法打开;壳盖打开,开关电源必须断电。用螺栓紧固外壳容许用警示牌替代联锁装置。警示牌内容是“严禁带电开盖”。

  透明件

  透明件主要运用于照明设备的透明罩、仪表盘、标示灯盖等位置。

  照明设备的透明罩用钢化夹胶玻璃制成;仪表盘使用的透明件选用光学玻璃、钢化玻璃做成,前面一种透光性好,但应提升薄厚;显示灯的透明件选用钢化玻璃、聚碳酸塑胶做成。上面都应能够承受所规定的应力测试及耐压试验。

  隔爆机壳上固定透明件的办法有粘胶式、垫片式二种。对正在维修不常开启的透明件垫片应使用金属材料或金属覆盖的可压缩性不燃材料做成,其壁厚不低于2.0mm。

  连接面的总宽:机壳容量低于100cm°时,不低于6.0mm;机壳容量超过10cm'时,不低于9.5mm。还有一种粘胶连接面构造,其胶粘材料应使用耐热性好的不燃材料。

  粘胶连接面的总宽:当机壳容量低于10cm时,不低于3.0mm;当机壳容量超过10cm且低于100cm时,不低于6.0mm;当机壳容量超过100cm时,不低于10.0mm。

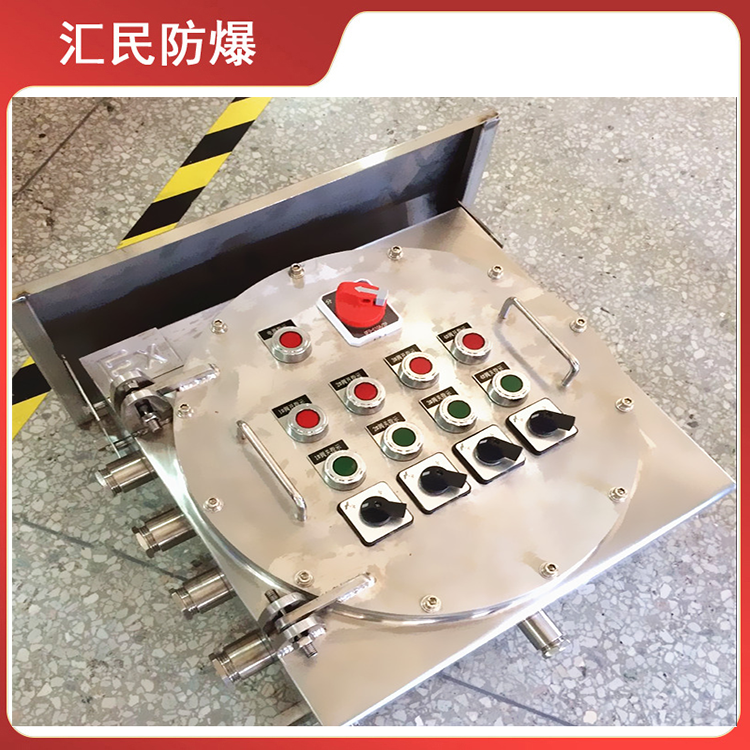

安徽汇民防爆电气有限公司BXK水泥厂粉尘防爆控制箱

  引进设备

  引进设备是电缆线或输电线出入电气设备的防爆型构件。按结构有硅胶密封圈式、旋转密封式、带外螺纹的电缆线引进方法差别。

  橡胶密封圈式引进设备要用压紧螺母将橡密封圈紧抱电缆线或输电线,与此同时挤实引进装置内孔,做到高密度实际效果。为了实现防爆要求,明确了密封环非压缩径向长短:对同一直径,双层内孔的密封环,当环形电缆直径不得超过20mm,非环形电缆截面周长不得超过60mm时,最少为20mm;当环形电缆直径超过20mm,非环形电缆截面周长超过60mm时,最少为25mm。对同一直径,只有一个内孔的密封环,其密封环非压缩径向长短:当机壳容量低于0.1时,最少为10mm;当机壳容量超过0.1时,最少为16mm。对ⅡC类容量超过2.0L的隔爆机壳,密封环非压缩径向长短必须符合双层里孔密封环的相关规定。

  密封环的卡紧件有压紧螺母式及压圆盘式二种构造,均用金属材质做成。当环形电缆直径超过20mm时,卡紧件应该有防拔脱组织。

  旋转密封式引进设备要在引进设备内填充热固性塑料混和填充料,其最少径向长短应是20mm。旋转密封盒里全线贯通的电线电缆铜芯电缆数必须符合使用说明规定,并确保沿密封性长短20mm各点上起码有20%的截面积有填充料添充。

  带外螺纹的电缆引入装置的隔爆螺纹起码有6扣螺纹,并起码有8mm长短。

  垫片

  隔爆机壳里的垫片有两种方式:

  防爆型使用的垫片,应使用金属材料或金属覆盖的可压缩性不燃材料;安全防护使用的垫片,应使用橡胶或塑料可压缩性不燃材料,而且不能测算在隔爆连接面内。

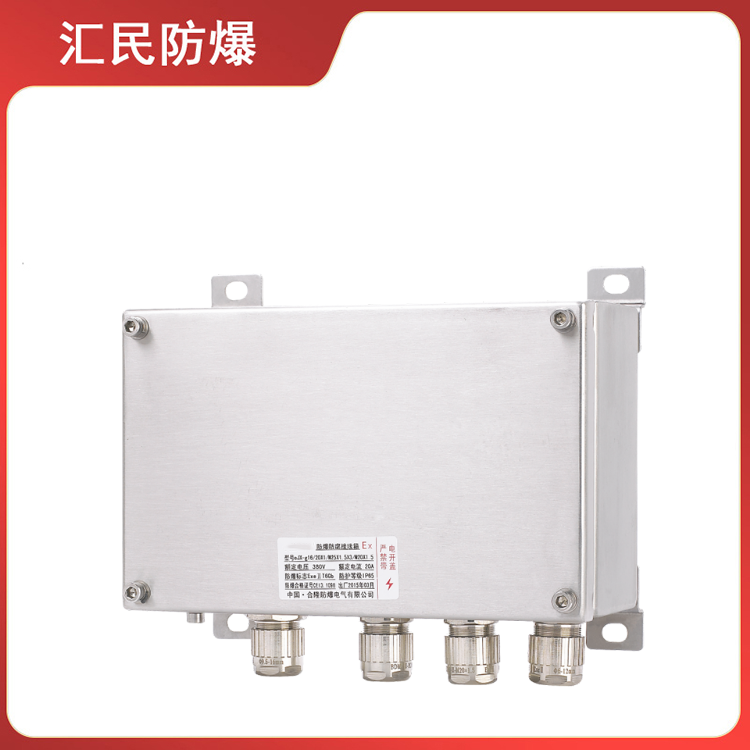

安徽汇民防爆电气有限公司HLBH52-系列防爆接线箱

  接线箱

  有火花放电及风险持续高温的电气设备应设接线箱,组成间接性引进方法。接线箱应有充足的规格有利于机器的联线,电气连接接地零件的电气间隙及击爬电距离必须符合隔爆型的需求。假如电缆线封进机壳内,则机壳外部电缆长度最少应是1.0m。

  接地装置联接件

  为组装便捷,隔爆机壳里的接地装置联接件有内、外差别,联接件尺寸应卡紧4.0平方毫米铜芯线,且有紧固、防腐措施。金属软管走线及双重绝缘的电气设备并不设接地装置联接件。

  出厂铭牌

  出厂铭牌是防爆电气设备标示及电气设备主要参数的确认,都是安全工作的重要指标之一。内容有额定电压、额定电压或输出功率、防爆标志、防爆合格证号、在出厂日期或序号、生产厂名等。

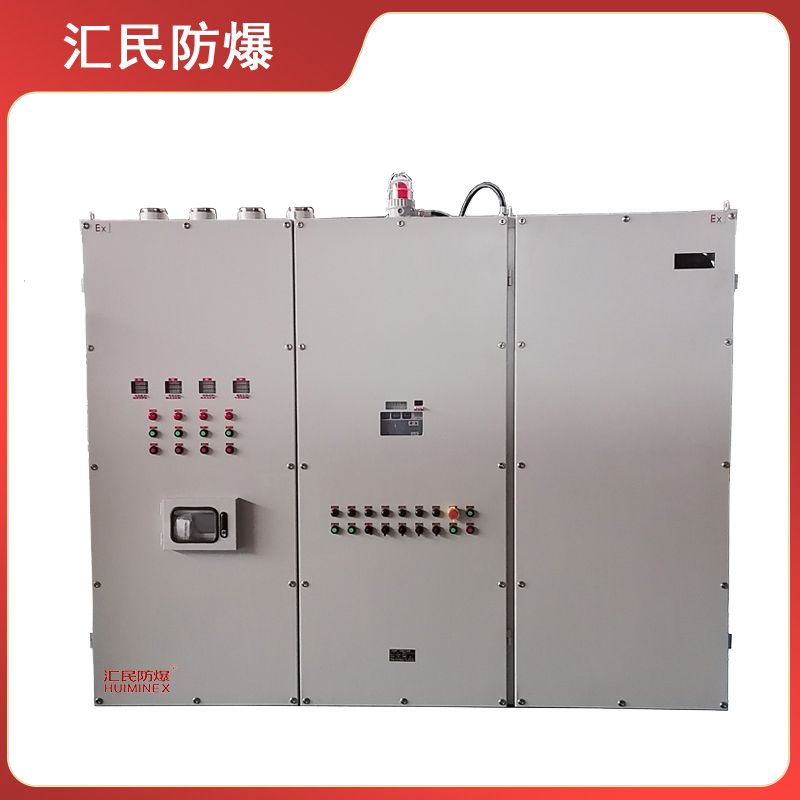

安徽汇民防爆电气有限公司PXK通风防爆正压柜

安徽汇民防爆电气有限公司一直注重人才的培养和质量管理体系的控制,公司拥有充满活力的工程师团队和技术熟练的车间工人,采用良好的设备和工艺,压铸、喷涂等关键工艺都实现了自动化和半自动化,有激光切割机、剪板机、焊接机器人、喷房、数控加工、磨床等设备。同时检测中心配备了分布光度计、高低温试验箱、湿热试验箱等一大批检测设备。树立“防患于未然,防爆于现场”的安全生产理念,不断提高研发和质量管理水平。公司有防爆配电箱、防爆接线箱、防爆断路器、防爆开关等8项产品的3C认证证书和防爆配电箱、防爆灯、防爆正压柜、防爆空调、防爆风机等14项产品的防爆合格证。
